Jak podłączyć wideodomofon? Instrukcja krok po kroku

Zastanawiasz się, jak samodzielnie podłączyć wideodomofon? To wbrew pozorom nie jest rocket science. Owszem, wymaga to odrobiny wiedzy technicznej i precyzji, ale przy odpowiednim podejściu poradzisz sobie w jedno popołudnie. W tym poradniku przeprowadzę Cię przez cały proces – od wyboru narzędzi, przez prowadzenie kabli, aż po testowanie systemu. Skupimy się na konkretach, bez lania wody. Gotowy? Zaczynamy.

Co będzie Ci potrzebne? – lista narzędzi i elementów

Zanim chwycisz za wkrętarkę, upewnij się, że masz wszystko pod ręką. Nic tak nie wkurza, jak szukanie kostki elektrycznej w połowie roboty.

Niezbędne narzędzia montażowe

• Wkrętarka – najlepiej akumulatorowa, z zestawem bitów do wkrętów i wierteł do betonu/cegły.
• Poziomica – bez niej panel zewnętrzny może wyglądać krzywo, a to psuje cały efekt.
• Miarka – do precyzyjnego odmierzania odległości.
• Kostki elektryczne (np. Wago 221) – do łączenia przewodów. Zapomnij o skręcaniu „na dziko”.
• Przewody – najczęściej UTP (skrętka) lub 4-żyłowe YTDY/YDY. Długość dobierz z zapasem.
• Miernik napięcia (multimetr) – przyda się do sprawdzenia, czy napięcie dochodzi tam, gdzie trzeba.

Elementy zestawu wideodomofonowego

Standardowy zestaw (np. z oferty tri-elektro.pl) powinien zawierać:

• Panel zewnętrzny – z kamerą, przyciskiem dzwonka i głośnikiem/mikrofonem.
• Monitor wewnętrzny – z ekranem, słuchawką lub głośnikiem.
• Zasilacz – najczęściej 12V DC, ale zdarzają się też 24V.
• Instrukcję producenta – brzmi banalnie, ale wielu facetów ją ignoruje. I potem płacze na forach.

Ważne: Sprawdź kompatybilność modelu z Twoją instalacją. Niektóre systemy działają po 2 przewodach (audio+wideo), inne po 4. Jeśli masz w domu starą instalację 2-żyłową, koniecznie dobierz wideodomofon obsługujący transmisję po 2 przewodach. Na tri-elektro.pl znajdziesz modele z oznaczeniem „2-wire”, które są do tego stworzone.

Krok 1: Wybór miejsca montażu – gdzie zamontować panel i monitor?

Lokalizacja to podstawa. Źle umiejscowiony panel będzie bezużyteczny, a monitor w kuchni? No, chyba że lubisz biegać do drzwi z patelnią w ręku.

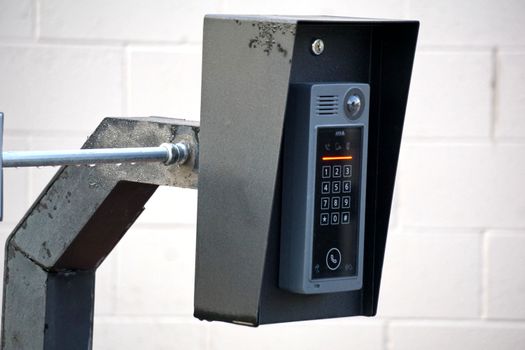

Lokalizacja panelu zewnętrznego

• Montuj go na wysokości 140-160 cm od podłoża. To optymalna wysokość dla przeciętnego człowieka – nie musisz się schylać ani stawać na palcach.
• Unikaj bezpośredniego nasłonecznienia. Słońce palące w obiektyw kamery sprawi, że obraz będzie prześwietlony. Daszek nad panelem to dobry pomysł.
• Chroń panel przed wilgocią – jeśli montujesz go na zewnątrz bez zadaszenia, wybierz model z wysoką klasą szczelności (np. IP65).

Lokalizacja monitora wewnętrznego

• Najlepsze miejsce to przedpokój lub korytarz – tam, gdzie od razu widzisz, kto dzwoni, zanim podejdziesz do drzwi.
• Monitor powinien być na wysokości wzroku (ok. 150-160 cm), ale nie wieszaj go naprzeciwko okna – odblaski na ekranie to zmora.
• Przed wierceniem otworów sprawdź, czy w ścianie nie ma kabli instalacji elektrycznej ani rur wodnych. Użyj detektora metalu i napięcia – to kosztuje grosze, a może uratować Cię przed kosztowną awarią.

Krok 2: Prowadzenie przewodów – jak poprawnie rozprowadzić instalację?

Okablowanie to serce systemu. Źle poprowadzone przewody to najczęstszy powód problemów z sygnałem i zasilaniem.

Rodzaje przewodów i ich oznaczenia

• Przewód 4-żyłowy (YTDY lub YDY) – standard w starszych instalacjach. Kolory: czerwony (+12V), czarny (GND), żółty (audio), biały (wideo).
• Skrętka UTP – nowocześniejsze rozwiązanie. Użyj 2 par: jednej na zasilanie, drugiej na sygnał wideo. Audio idzie po osobnej parze lub przez zasilanie (w systemach 2-wire).

Zasady prowadzenia okablowania

• Prowadź kabel od panelu do monitora najkrótszą możliwą drogą, ale unikaj ostrych zagięć (promień gięcia min. 5 średnic kabla).
• Trzymaj się z dala od źródeł zakłóceń: silników, transformatorów, napędów do bramy czy kabli energetycznych 230V. Zakłócenia mogą powodować „śnieżenie” obrazu.
• Zostaw zapas 20-30 cm kabla przy każdym urządzeniu. Ułatwi to konserwację i ewentualną wymianę sprzętu bez konieczności przeciągania nowego kabla.
• Jeśli prowadzisz kabel w bruździe, zabezpiecz go peszlem – to ochrona przed uszkodzeniami mechanicznymi.

Krok 3: Podłączenie panelu zewnętrznego – schemat krok po kroku

Tu zaczyna się konkret. Panel zewnętrzny łączymy zgodnie z instrukcją, ale schemat jest zwykle podobny.

Identyfikacja zacisków w panelu

Na panelu znajdziesz oznaczenia (najczęściej wydrukowane na płytce lub obudowie):

• +12V – zasilanie dodatnie.
• GND – masa (minus).
• AUDIO – sygnał audio (zwykle 2 przewody: AUDIO+ i AUDIO-).
• VIDEO – sygnał wideo (w systemach analogowych to zwykły kabel koncentryczny lub para skręcona).
• OPEN – wyjście do elektrozaczepu (sterowanie zamkiem).

Podłączanie zasilania i sygnału wideo

1. Zasilanie: Podłącz przewód +12V z zasilacza do zacisku +12V w panelu, a GND do GND. Uwaga: Nie pomyl polaryzacji – usmażysz panel.
2. Sygnał wideo: Jeśli używasz UTP, podłącz parę skręconą (np. niebiesko-białą) do zacisków VIDEO+ i VIDEO-. W przypadku przewodu 4-żyłowego, sygnał wideo idzie przewodem białym.
3. Audio: Podłącz przewody audio (żółty i czarny lub osobna para w UTP) do zacisków AUDIO+ i AUDIO-.
4. Elektrozaczep: Podłącz przewód od elektrozaczepu do zacisku OPEN. Ważne: Sprawdź maksymalny prąd panelu – jeśli elektrozaczep pobiera więcej niż 1A, konieczny będzie dodatkowy przekaźnik.

Krok 4: Podłączenie monitora wewnętrznego – jak zakończyć instalację?

Monitor to mózg operacji. Podłączamy go analogicznie do panelu, ale w odwrotnej kolejności.

Podłączanie przewodów do monitora

• Zidentyfikuj zaciski na monitorze – zwykle są opisane tak samo jak na panelu: +12V, GND, AUDIO, VIDEO, OPEN.
• Podłącz przewody zgodnie z oznaczeniami. Jeśli w panelu masz czerwony na +12V, to w monitorze też podłącz go do +12V. Kolorystyka przewodów powinna być zachowana od początku do końca.
• Jeśli używasz UTP, pamiętaj, że pary muszą być podłączone identycznie po obu stronach – inaczej sygnał wideo nie przejdzie.

Konfiguracja i testowanie połączenia

1. Włącz zasilanie. Jeśli wszystko podłączyłeś poprawnie, na ekranie monitora powinien pojawić się obraz z kamery panelu.
2. Jeśli obraz jest czarny lub „śnieży”, sprawdź polaryzację (zamienione +12V z GND to częsty błąd) oraz stan połączeń w kostkach.
3. Przetestuj funkcję rozmowy: naciśnij przycisk dzwonka na panelu i sprawdź, czy słychać dźwięk w monitorze. Następnie odpowiedz – mikrofon w monitorze powinien działać.
4. Przetestuj otwieranie zamka: naciśnij przycisk OPEN na monitorze. Elektrozaczep powinien kliknąć i zwolnić drzwi. Jeśli nie działa, sprawdź napięcie na zaciskach elektrozaczepu (powinno być ok. 12V DC).

Krok 5: Testowanie i ewentualne poprawki – jak upewnić się, że wszystko działa?

To ostatni etap, ale często pomijany. A potem ludzie dziwią się, że obraz jest rozmazany, a dźwięk trzeszczy.

Sprawdzenie jakości obrazu i dźwięku

• Obraz: Sprawdź, czy jest ostry i czy nie ma smug. Jeśli kamera ma regulację kąta (np. w poziomie i pionie), ustaw ją tak, by widzieć całą strefę wejścia. W nocy włącz oświetlenie IR – obraz powinien być wyraźny, choć czarno-biały.
• Dźwięk: Przetestuj komunikację dwustronną. Jeśli dźwięk jest przerywany lub cichy, sprawdź połączenia. W systemach analogowych często pomaga dodanie rezystora terminującego (np. 100Ω) na końcu linii audio – redukuje to szumy.

Rozwiązywanie typowych problemów

Jeśli problemy się piętrzą, nie bój się skorzystać z pomocy profesjonalisty. Na tri-elektro.pl znajdziesz wsparcie techniczne i serwis – czasem lepiej zapłacić 200 zł za montaż, niż spędzić weekend na walce z kablami.

Podsumowanie – czy warto samodzielnie montować wideodomofon?

Krótka odpowiedź: tak, jeśli masz podstawową wiedzę elektryczną i nie boisz się wyzwań. Samodzielny montaż to oszczędność pieniędzy (montaż u fachowca to koszt 200-500 zł) i satysfakcja z dobrze wykonanej roboty. Ale nie każdy musi być majsterkowiczem.

Korzyści z samodzielnego montażu

• Oszczędzasz na robociźnie – pieniądze możesz przeznaczyć na lepszy sprzęt, np. z kamerą IP o wyższej rozdzielczości.
• Poznajesz swoją instalację – w razie awarii łatwiej zdiagnozujesz problem.
• Możesz dopasować system do swoich potrzeb, np. zintegrować go z Inteligentnym domem czy monitoringiem domu.

Kiedy wezwać specjalistę?

• Jeśli nie czujesz się pewnie przy instalacjach elektrycznych – prąd nie wybacza błędów.
• Jeśli masz nietypowy układ mieszkania, np. grube ściany, które tłumią sygnał Wi-Fi, lub potrzebujesz poprowadzić kable


  Najczesciej zadawane pytania

  Jakie są pierwsze kroki przed podłączeniem wideodomofonu?

  Przed podłączeniem wideodomofonu należy wyłączyć zasilanie w mieszkaniu, sprawdzić kompatybilność urządzenia z istniejącą instalacją oraz przygotować niezbędne narzędzia, takie jak śrubokręt, kostki elektryczne i instrukcję producenta.

  Czy potrzebuję specjalnych umiejętności do samodzielnego montażu wideodomofonu?

  Podstawowy montaż wideodomofonu jest możliwy dla osób z minimalną wiedzą elektryczną, ale należy zachować ostrożność. W przypadku skomplikowanych instalacji lub braku pewności, zaleca się skorzystanie z usług elektryka.

  Jak podłączyć kable w wideodomofonie krok po kroku?

  Najpierw odizoluj końcówki kabli, następnie podłącz przewód zasilający do odpowiednich zacisków (zgodnie z instrukcją), a potem połącz kabel sygnałowy z jednostką wewnętrzną i zewnętrzną. Sprawdź polaryzację i dokręć śruby.

  Co zrobić, jeśli wideodomofon nie działa po podłączeniu?

  Sprawdź, czy zasilanie jest włączone, czy kable są prawidłowo podłączone (szczególnie polaryzacja), oraz czy nie ma uszkodzeń mechanicznych. Jeśli problem persists, skontaktuj się z producentem lub elektrykiem.

  Czy można podłączyć wideodomofon bezprzewodowy bez wiercenia?

  Tak, wideodomofony bezprzewodowe często montuje się za pomocą taśmy montażowej lub uchwytów, co eliminuje konieczność wiercenia. Ważne jest jednak, aby zapewnić stabilne połączenie Wi-Fi i zasilanie bateryjne lub podłączenie do gniazdka.
